Припої та Флюси: Фундамент Надійних З'єднань у Сучасній Інженерії

У світі, що стрімко розвивається завдяки досягненням електроніки, електротехніки та високоточної механіки, надійність з'єднань компонентів має першорядне значення. Ключову роль у забезпеченні цієї надійності відіграють припої та флюси – матеріали, які утворюють міцне, довговічне та функціональне зчеплення між металевими поверхнями. Розуміння їх призначення, складу та властивостей є критично важливим для інженерів, техніків та кожного, хто працює з процесами паяння.

Призначення та Функціональність Припоїв

Припій – це спеціалізований металевий сплав або чистий метал, основне призначення якого полягає у створенні нероз'ємного металургійного з'єднання між двома або більше металевими деталями шляхом паяння. Цей процес базується на змочуванні поверхонь деталей розплавленим припоєм, заповненні зазору між ними та подальшій кристалізації припою, що призводить до утворення міцного паяного шва.

Основні функціональні властивості припою включають:

1. Низька температура плавлення: Температура плавлення припою повинна бути значно нижчою, ніж температура плавлення з'єднуваних матеріалів. Це дозволяє виконати з'єднання без ризику термічної деформації або пошкодження основних деталей, що є особливо важливим при роботі з чутливими електронними компонентами. Для м'яких припоїв (таких як оловяно-свинцеві) температура плавлення зазвичай не перевищує 450°C.
2. Змочуваність (Wettability): Здатність розплавленого припою добре розтікатися по поверхні паяних металів, утворюючи малий контактний кут. Висока змочуваність забезпечує ефективне заповнення зазорів та формування якісного металургійного зв'язку на межі розділу припою та основного металу, часто через утворення тонкого шару інтерметалідів.
3. Механічна міцність: Після кристалізації припій утворює шов, який повинен витримувати визначені механічні навантаження – на розтяг, зсув, вигин, вібрацію. Міцність шва залежить від хімічного складу припою та якості виконання паяння.
4. Електропровідність (для електротехнічних застосувань): У більшості застосувань в електроніці та електротехніці паяне з'єднання також виконує функцію провідника електричного струму. Тому припій повинен мати низький питомий електричний опір для мінімізації втрат енергії та забезпечення стабільної роботи схеми.
5. Стійкість до корозії: Паяний шов повинен зберігати свої властивості протягом тривалого часу в умовах експлуатації, включаючи вплив вологи, агресивних середовищ та перепадів температур.

Типи Припоїв: Фокус на Оловяно-Свинцеві Сплави (ПОС)

Припої класифікуються за температурою плавлення на м'які (до 450°C) та тверді (понад 450°C). В електроніці та більшості електротехнічних застосувань використовують м'які припої. Серед них історично та донедавна домінували оловяно-свинцеві сплави, відомі в Україні під маркуванням ПОС. Склад таких припоїв визначається відсотковим співвідношенням олова (Sn) та свинцю (Pb), де цифра після абревіатури ПОС зазвичай вказує на вміст олова.

Властивості оловяно-свинцевих припоїв суттєво залежать від співвідношення Sn до Pb. Сплав з приблизно 61.9% олова та 38.1% свинцю є евтектичним, тобто він плавиться і застигає при одній фіксованій температурі близько 183°C, без інтервалу кристалізації. Сплави з іншим співвідношенням мають інтервал кристалізації (температурний діапазон між солідусом, коли сплав починає плавитись/застигати, і ліквідусом, коли він повністю розплавлений/застиг). Наявність інтервалу кристалізації може бути корисною для певних технологічних процесів, але в електроніці часто віддають перевагу евтектичним або близьким до них сплавам через швидке застигання та мінімізацію ризику утворення "холодних" пайок.

Популярні марки оловяно-свинцевих припоїв включають ПОС 15, ПОС 25, ПОС 30, ПОС 40, ПОС 61, ПОС 63, ПОС 90.

• ПОС 61 (Sn 61%, Pb 39%) та ПОС 63 (Sn 63%, Pb 37%): Близькі до евтектичного складу. Мають низьку температуру плавлення (близько 183°C), відмінну змочуваність та високу швидкість застигання. Це робить їх ідеальними для паяння чутливих електронних компонентів на друкованих платах, де важлива мінімізація теплового впливу та висока продуктивність.
• ПОС 40 (Sn 40%, Pb 60%): Має вищу температуру ліквідусу (близько 238°C) та значний інтервал кристалізації. Використовується для паяння більш масивних деталей, лудіння, а також в електротехніці для з'єднання проводів та клем, де потрібна підвищена механічна міцність з'єднання і менш критична точність температурного режиму.
• ПОС 30 (Sn 30%, Pb 70%): Ще більш тугоплавкий порівняно з ПОС 40 (ліквідус близько 255°C). Застосовується для паяння великогабаритних металевих конструкцій, радіаторів, лудіння та інших завдань, де потрібен припій з високою температурою розм'якшення і значним інтервалом кристалізації.

Незважаючи на широке історичне застосування, використання свинцевих припоїв поступово обмежується через токсичність свинцю та екологічні норми. Сучасна промисловість все більше переходить на безсвинцеві припої (наприклад, на основі сплавів Sn-Ag-Cu), проте оловяно-свинцевий припій ПОС все ще залишається актуальним для багатьох сфер, де його властивості є оптимальними, або де перехід на безсвинцеві технології є економічно чи технічно недоцільним.

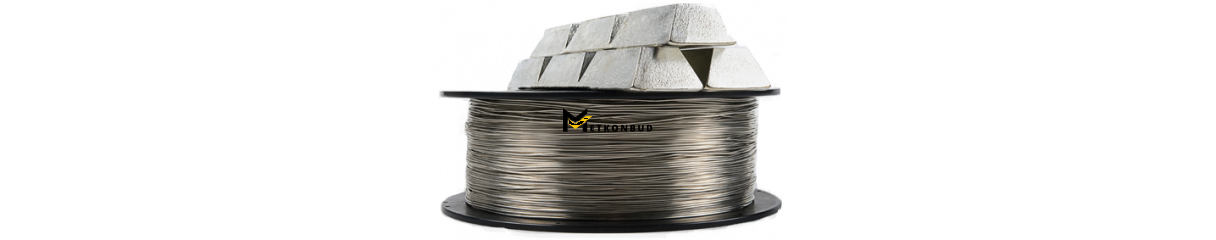

Припої випускаються в різних формах: прутки, дріт різного діаметру (часто з флюсом всередині), стрічка, порошок, паста. Вибір форми залежить від технології паяння (ручне, автоматизоване, хвилею, оплавленням).

Роль та Типи Флюсів

Флюс – це хімічно активна речовина, застосування якої є обов'язковим для отримання якісного паяного з'єднання. Його основна функція полягає у підготовці поверхонь деталей та припою до паяння.

Ключові функції флюсу:

1. Видалення оксидів: Металеві поверхні при контакті з повітрям швидко покриваються тонкою, але стійкою оксидною плівкою. Ця плівка перешкоджає змочуванню поверхні розплавленим припоєм та формуванню металургійного зв'язку. Флюс, нагріваючись, хімічно взаємодіє з оксидами, розчиняючи та видаляючи їх з поверхні.
2. Захист від повторного окислення: Під час процесу нагрівання метал і розплавлений припій продовжують контактувати з повітрям. Шар флюсу, що покриває зону паяння, створює захисну атмосферу, запобігаючи утворенню нових оксидів до моменту застигання припою.
3. Зниження поверхневого натягу: Флюс знижує поверхневий натяг розплавленого припою, сприяючи його кращому розтіканню та проникненню в дрібні зазори.

Флюси класифікуються за їх хімічною природою та активністю:

• Каніфольні флюси: Базуються на природній каніфолі (соснова смола) з можливим додаванням активаторів. Вони мають помірну активність, не викликають корозії після паяння (неактивовані) і їх залишки часто не вимагають змивання (no-clean флюси). Активовані каніфольні флюси (RMA) мають вищу активність, а повністю активовані (RA) – найвищу, але їх залишки можуть бути корозійно активними і потребують змивання.
• Кислотні флюси: Містять агресивні хімічні речовини (наприклад, хлориди, соляну кислоту). Високоактивні, використовуються для паяння сильно окислених або важкозмочуваних металів. Їх залишки є вкрай корозійно активними і повинні бути повністю видалені після паяння. В електроніці практично не використовуються.
• Водорозчинні флюси: Містять органічні кислоти або аміни. Активні, але їх залишки легко змиваються водою. Широко використовуються в промисловій електроніці для масового виробництва.

Вибір флюсу тісно пов'язаний з типом припою, з'єднуваними матеріалами, вимогами до чистоти з'єднання та технологією паяння. Часто припої у вигляді дроту вже містять сердечник з відповідним флюсом (припій з флюсом), що спрощує процес паяння, подаючи припій та флюс одночасно.

Застосування Припоїв та Флюсів

Без припоїв та флюсів неможливе функціонування переважної більшості сучасних пристроїв та систем. Вони є фундаментальними в таких галузях:

• Електроніка: Паяння є основним методом монтажу компонентів на друкованих платах (технології PTH та SMD). Мільярди паяних з'єднань забезпечують роботу смартфонів, комп'ютерів, телевізорів, серверів, медичного обладнання, промислової автоматики тощо.
• Електротехніка: З'єднання проводів, кабелів, клем, контактів в електричних щитах, двигунах, трансформаторах, освітлювальних системах.
• Автомобілебудування: Паяння використовується при виробництві радіаторів, паливних систем, в електронних блоках управління, системах освітлення та інших компонентах.
• Зв'язок: Монтаж та ремонт телекомунікаційного обладнання, прокладання та з'єднання кабелів зв'язку.
• Побутова техніка: Паяні з'єднання присутні практично в усіх електричних та електронних компонентах побутових приладів.
• Ремонт та Обслуговування: Паяння є основним інструментом для ремонту електронної та електричної техніки будь-якого типу.

Придбання Припоїв та Флюсів в Україні

Для забезпечення якісного паяння необхідно використовувати сертифіковані припої та флюси, що відповідають технічним стандартам. Якщо вам потрібно купити припій або флюс в Україні, важливо звернутися до надійних постачальників.

На ринку представлений широкий асортимент припоїв різних марок, включаючи популярні оловяно-свинцеві припої ПОС 61, ПОС 40, ПОС 30 та інші, а також бессвинцові аналоги та різноманітні флюси на основі каніфолі чи синтетичних активаторів. Продукція може постачатися у вигляді дроту (у тому числі з флюсом), прутків, чушок або паст.

Актуальна ціна на припій та флюс залежить від марки, хімічного складу, форми випуску, обсягу закупівлі та виробника. Багато постачальників пропонують придбати продукцію з ПДВ, що є важливим фактором для юридичних осіб та ФОП.

Вибираючи постачальника, зверніть увагу на його репутацію, наявність сертифікатів якості на продукцію та можливість організації доставки по всій території України. Компанії, як, наприклад, МЕТКОНБУД, що спеціалізуються на постачанні металопрокату та супутніх матеріалів, можуть запропонувати широкий вибір припоїв та флюсів для різноманітних технічних завдань.

Висновок

Припої та флюси є не просто витратними матеріалами, а критично важливими компонентами, що забезпечують функціональність, надійність та довговічність з'єднань у незліченній кількості технічних пристроїв. Від мікроскопічних паяних точок на чіпах до потужних електричних з'єднань – їх роль у сучасному технологічному світі є неоціненною. Правильний вибір припою та флюсу, з урахуванням технічних вимог до з'єднання та умов експлуатації, є запорукою успіху будь-якого проекту, пов'язаного з монтажем та ремонтом металевих компонентів. Можливість купити якісні припої ПОС та інші види, а також флюси, як каніфоль, за вигідною ціною з ПДВ та зручною доставкою по Україні від надійних постачальників, таких як МЕТКОНБУД, робить ці незамінні матеріали доступними для широкого кола споживачів.
